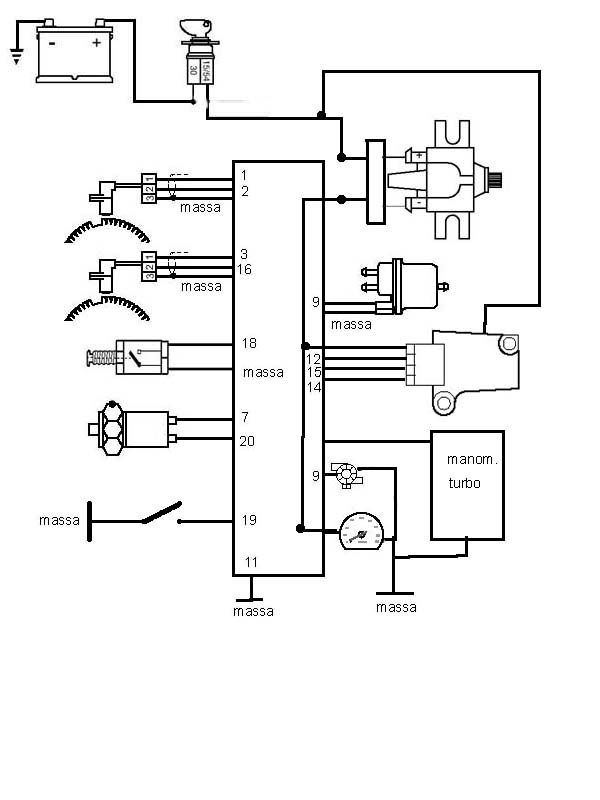

MICROPLEX                                                a











                         Per la procedura codici lampeggio cliccare sulla presa diagnosiCOMMUTATORE DI ACCENSIONESENS. P.M.S.SENSORE DI GIRIBOBINA A.T. (RESIS. PRIMARIO 0,40-0,50 Ohm RESIS. SECONDARIO 4,3-5,3 KOhm)VALVOLA OVERBOOSTMANOMETRO INDICAZIONE PRESSIONE TURBOMODULO DI POTENZAINDICATORE OVERBOOSTAL CONTAGIRIPRESSOSTATO DI SICUREZZA(PER PRESSIONE TURBO SU COLLETTORE ASPIRAZIONE pressione di chiusura 0,844-0,930 Bar)CENTRALINA ELETTRONICA (ANT. 10+/-2 850GIRI CON DEPRESSIONE SCOLLEGATA)
INTERRUTTORE FARFALLA (CON L'ACCELERATORE IN RILASCIO)
                      PER LA CARTELLA  DIAGNOSI CLICCARE SUL CENTRO CENTRALINA

                      Per la descrizione passare con la freccia sul componente interessatoINTERRUTTORE PER CORREZZIONE ANTICIPO ACCENSIONEBATTERIA
