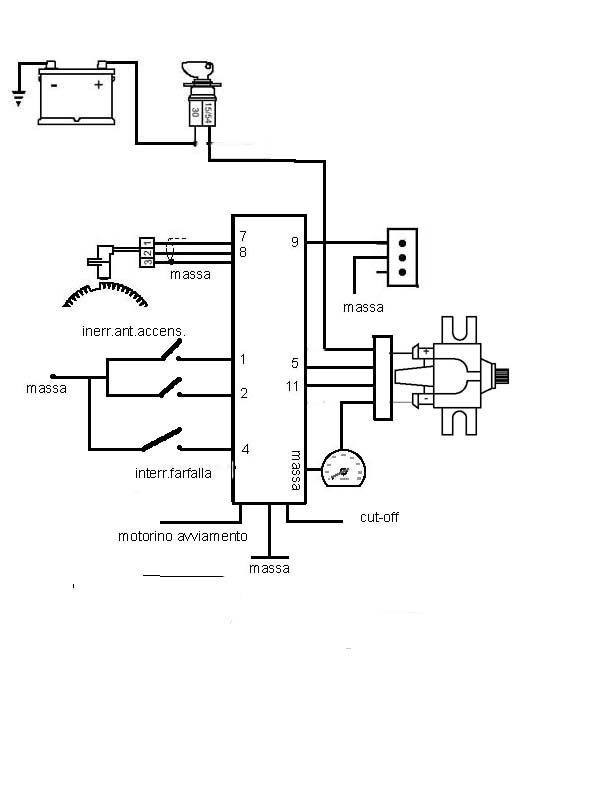

M.MARELLI DIGIPLEX 2                                                a










                         Per la procedura codici lampeggio cliccare sulla presa diagnosiCOMMUTATORE DI ACCENSIONESENS. DI GIRI E P.M.S.PRESA DIAGNOSIBOBINA A.T. (RESIS. PRIMARIO 0,4-0,5 Ohm RESIS. SECONDARIO 4,0-5,3 KOhm)CONTAGIRICENTRALINA ELETTRONICA (ANT.TEMPRA/TIPO 12+/-2 850GIRI) (ANT. UNO 12+/-0 850GIRI)

                       PER LA CARTELLA DIAGNOSI CLICCARE SUL CENTRO DELLA ECU

                     Per la descrizione passare con la freccia sul componente interessatoBATTERIAINTERRUTTORE FARFALLAINTERR. PER CONFIGURAZIONI POSSIBILI DI ACCENSIONE








































      -       -
   pin 1    pin 2
  m ssa       -
      -    m ssa
   m ssa    m ssa
