M.MARELLI DIGIPLEX                                                a

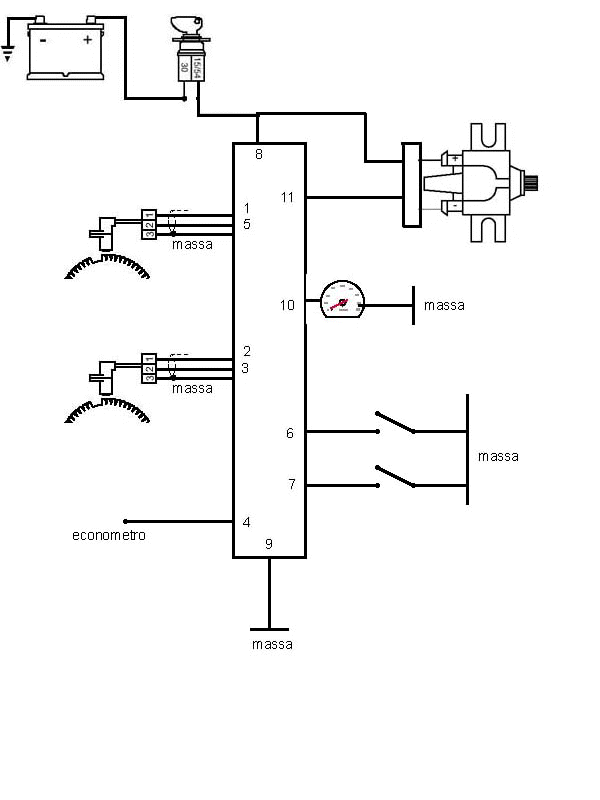

                        Per la procedura codici lampeggio andare alla sezione autodiagnosiBATTERIACOMMUTATORE DI ACCENSIONEAL CONTAGIRISENSORE P.M.S. (RESIS.SENSORE 600-1000 Ohm) (TENSIONE ALL'AVVIAMENTO >2.0 Vpp)SENSORE DI GIRI (RESIS.SENSORE 600-1000 Ohm) (TENSIONE ALL'AVVIAMENTO >2.0Vpp)CENTRALINA ELETTRONICA DIGIPLEX ( ANT. TEMPRA/TIPO 12+/-2 850GIRI) (ANT. UNO 12+/-0 850GIRI)

                          PER LA CARTELLA DIAGNOSI CLICCARE SUL CENTRO DELLA ECU

                        Per la descrizione passare con la freccia sul componente interessato

BOBINA A.T. (RESIS.PRIMARIO 0,30-0,40 Ohm) (RESIS.SECONDARIO 3,2-5,2 Kohm)INTERR. PER CONFIGURAZIONI DI CORREZZIONE ANTICIPO



































































   pin 6    pin 7
      -       -
  m ssa       -
      -    m ssa
   m ssa    m ssa
